Вариант четвёртый — мансарда на выносной консоли

Один из самых простых и удобных видов мансард. Окна тоже обычные, вертикальные, по обе стороны фасада. А пространство внизу кровли, под скатами, можно задействовать в качестве мест хранения. Стропильную систему иногда скрывают, а иногда делают изюминкой мансарды.

Очень популярный вариант. Собственно, кровля тоже двускатная, но более сложная, с переломом по бокам от конька. Наличие такого перелома существенно расширяет площадь мансарды, практически избавляет её от «мёртвых зон».

Достаточно сложный приём, когда верхняя часть фасада здания выступает за нижнюю. Такое решение позволяет существенно расширить площадь мансарды, а под выступающей консолью можно обустроить крыльцо или даже небольшую террасу.

Если крыша двухуровневая, то мансарда получается весьма интересной. Собственно, это будет уже далеко не чердачное помещение, а полноценная жилая комната, ставшая частью всего дома. Планировать двухуровневую мансарду нужно только на первом этапе проектирования будущего коттеджа.

Очень привлекательная разновидность. Помещение просторное, много вариантов обустройства. Иногда четырёхскатные кровли делают вальмовыми, с удлинёнными скатами по двум сторонам. Но используются и другие варианты — с одинаковыми скатами, так называемые шатровые.

Крыша буквально скошена в одну сторону, один скат заметно больше. Выглядит мансарда, конечно, нестандартно, но жилое помещение будет занимать только часть пространства под кровлей. Часто такой выбор делают, чтобы добиться необычного экстерьера дома.

Это сложный, замысловатый вариант конструкции кровли, сразу узнаваемый благодаря угловатым выступам. Стоит такая крыша немало, требует привлечения специалистов. Зато под многощипцовой кровлей можно обустроить очень интересную мансарду. Или разбить пространство на несколько помещений под разными выступами.

Хотя у крыши нестандартный вид, на самом деле она вполне простая. Две двускатные конструкции состыкованы под прямым углом. Под кровлей можно обустроить две отдельные мансардные комнаты.

Виды мансардных крыш

Существует много разновидностей конструкций кровель, под которыми можно обустроить мансарду. Можно выбрать вариант попроще, например, обычную двускатную крышу, можно посложнее — вальмовую или многощипцовую. В любом случае, мансарда точно станет одним из самых интересных помещений дома и сможет выполнять разные функции.

Помимо односкатных и двухскатных мансардных крыш своими руками существует третий вариант – ломаные конструкции. Они выделяются в отдельную категорию из-за существенных отличий в устройстве.

Строить ломаную мансардную крышу и просто, и сложно. С одной стороны не нужно тратиться на возведение стен, ведь ломаная крыша также имеет два ската, но с разным углом наклона. В результате получается помещение, аналогичное нижнему этажу, но немного меньшей площадью, около 15%. С другой стороны стропильная система ломаной крыши более сложная, поэтому и монтажные работы по обустройству мансарды могут испытывать некоторые сложности.

Однако именно ломаная крыша возводится для обустройства мансардного этажа своими руками. Такая конструкция дает возможность максимального использования полезной площади, независимо от назначения постройки. Это может быть надстройка гаража или летней кухни, а также дополнительное жилое помещение. Чаще всего мансардный этаж возводится из легких материалов, поэтому дополнительного усиления фундамента дома выполнять не требуется. Но для полной уверенности в этом следует обратиться в специализированную организацию для проведения соответствующих расчетов.

Такие сложные конструкции требуют выполнения обязательных расчетов. Из-за большой площади поверхности увеличиваются затраты на теплоизоляцию, но параллельно уменьшается полезная площадь мансарды из-за отсечения частей чердачного помещения с четырех сторон.

Благодаря наклону всех поверхностей четырехскатная мансардная крыша не испытывает большой нагрузки от порывов ветра, следовательно, давление на скаты также минимальное. Такая конструкция мансардной крыши позволяет сделать низкие скаты, тем самым снизить воздействие ветра и осадков на стены. Кроме того наиболее популярный вариант – вальмовая кровля – делает здание более привлекательным.

Если говорить о комбинациях, то здесь существует множество вариантов, например, ломаная вальмовая конструкция или односкатная вальмовая крыша. В любом случае важно правильно разработать стропильную систему и внедрить ее в жизнь.

Тип конструкции

Существует множество идей мансардных крыш. Идеальным решением считается проектировка дополнительного помещения еще на этапах строительства. В некоторых случаях мансарду устраивают из чердачного помещения.

При достаточном опыте ее возможно соорудить под каждой кровельной конструкцией. Просто не всегда это будет разумным решение.

Конструктивная особенность наслонной системы в том, что она опирается как на несущие стены, так и на внутренние перегородки, основанные на фундаменте. При строительстве дома, важно сразу планировать мансарду. Тогда на ленточном фундаменте можно сделать крепкие внутренние перегородки.

Плюсом данной системы стропил является большой запас прочности, выдерживающий тяжелые нагрузки. В ней перекрывающие балки имеют крепкую основу, это влияет и на надежность полов.

Многие считают строительство мансардного этажа менее затратным из-за отсутствия необходимости в возведении стен, но этот факт верен только частично по следующим причинам:

  • Стропильная система требует больших вложений, на это влияет выбранный тип крыши с мансардой и стоимость пиломатериалов, определенная для каждого региона.
  • Утепление, пароизоляция и гидроизоляция мансардного этажа также стоят довольно дорого. Ведь для создания комфортного микроклимата в жилом помещении мансарды требуется не только кровельный материал, очень важно правильно сделать чертеж мансарды с размерами, подобрать тип и толщину утеплителя, гидроизоляционного и пароизоляционного материала. К примеру, в средней полосе России для комфортного пребывания необходима теплоизоляция высокой плотности и толщиной более 20 см.
  • Мансардные окна могут быть вертикальными и расположенными в плоскости крыши. Причем эти варианты могут использоваться одновременно, что делает конструкцию более запоминающейся. Оформление оконных проемов мансардного этажа не только дорого стоит, но и отличается сложностью монтажных работ. Слуховые окна на обычной двухскатной крыше представляют собой особую конструкцию из элементов стропильной системы, а также требуют обустройства ендов и снегозадержателей над окнами.  Все это существенно увеличивает расходы, связанные с приобретением материалов и монтажными работами. Располагая окна в плоскости крыши, следует продумать герметизацию проемов, чтобы избежать попадания осадков внутрь помещения. Соответственно повышается цена установочных работ. Непосредственно рамы и стекла выполняются по особой технологии с усилением и армированием для удержания снеговых нагрузок в зимний сезон, что дополнительно повышает их стоимость.
  • Что касается кровельных материалов, то здесь также есть свои тонкости. Популярные и недорогие покрытия на основе металла, включая профилированные стальные листы, металлочерепицу и кровельное железо, для мансардной крыши лучше не использовать по нескольким причинам. Во-первых, такие материалы характеризуются высокой теплопроводностью, что требует укладки довольно толстых теплоизоляционных материалов. В противном случае комфортного микроклимата в мансарде не будет ни зимой, ни летом. Во-вторых, металлические кровли обладают способностью создавать шумы высокого уровня, особенно во время дождя. Это касается и обычных крыш небольшой площади, и мансардной кровли с приличными размерами и соответственным уровнем шума. Помимо шумов внутри помещения, которые можно уменьшить за счет дополнительной изоляции, существует еще одна проблема – шумы с внешней стороны. Это особенно важно в густонаселенных районах, где может возникнуть конфликтная ситуация с соседями по этому поводу. Сопоставляя дорогой кровельный материал и дешевое покрытие в совокупности с дополнительной изоляцией, можно сказать, что первый вариант более выгоден в материальном плане.
Предлагаем ознакомиться  Голубые и синие садовые цветы: названия, виды

Мансардная кровля состав

Описанные факты дают понять, что мансардная крыша не является дешевым вариантом. Хотя в этом случае также есть свои положительные моменты:

  • Конструкция отличается легкостью, благодаря чему наличие мансардного этажа не требует возведения мощного основания для частного дома, достаточно небольшого усиления фундамента. Учитывая, что строительство основы является самой затратной частью, на этом этапе можно получить небольшую выгоду.
  • В любом случае мансарда является дополнительной площадью, поэтому при ограниченном бюджете можно отложить ее обустройство на неопределенный срок, и в этом есть свой плюс. Кроме того отсутствие утеплителя в не отапливаемом помещении позволяет деревянным элементам мансардной крыши просохнуть естественным путем, это помогает избежать множества проблем в дальнейшем, которые объясняются следующим образом. Пиломатериал, используемый для строительства крыш, чаще всего имеет очень высокую влажность. Правильно собранный кровельный пирог способствует отведению влаги, образующейся при высыхании материала. Однако малейшие нарушения в укладке слоев могут привести к серьезным проблемам. Следовательно, крыша, оставленная на некоторое время без утеплителя, создаст меньше проблем в процессе эксплуатации.
  • Мансардная крыша придает дому некоторую индивидуальность, делая его более выразительным и оригинальным. Это возможно благодаря большому количеству вариантов оформления.

Мансардная, как и любая другая, крыша состоит из стропильного (несущего) блока и кровельного пирога.

Стропильная система

Конструкция крыши с мансардой сложнее, чем простой неутеплённой. Она имеет множество дополнительных связывающих узлов, за счёт чего является более тяжёлой. Поэтому лучше делать из древесины. Использовать железобетон и металл не рекомендуется, чтобы не увеличивать давление на фундамент.

Устройство мансардной крыши

В стропильной системе мансардной крыши могут применяться как наслонные, так и висячие конструкции

Основные составляющие несущей системы мансардной крыши:

  1. Мауэрлат — основание из бруса сечением не менее 90х140 мм, уложенное по верхней грани несущих стен. Он служит опорой для стропильных ног, забирая их массу на себя.
  2. Стропила — висячие или наслонные, формирующие наклон скатов.
  3. Вертикальные стойки, задающие границы мансардного помещения.
  4. Подкосы для поддержки стропил, которые предупреждают их прогиб под тяжестью кровельного пирога.
  5. Затяжки — горизонтальные балки для связки пары противоположных стропил, расположенные внизу и вверху стропильных ног. Верхние затяжки (ригели) являются основой чердачного перекрытия.
  6. Прогоны межстропильные, устанавливаемые в ломаных конструкциях для усиления их жёсткости.

Разновидности мансардных крыш

Односкатная конструкция. Конструкция крыши устроена одной наклонной поверхностью. Такая конструкция применяется редко, потому что имеет слишком крутой стек. Это приводит к необходимости усиливать в крыше стропильную систему.

Двускатная конструкция. Более разумным вариантом кровли считается двускатная крыша. У нее так же есть недостатки, связанные с большой крутизной кровли.

Ломаная конструкция. Крыша имеет несколько плоскостей под разными углами. Благодаря крутым боковым скатам пространство мансарды становится шире. Плавные верхние поверхности помогают сэкономить строительные материалы. Минусом такой кровли является сложность возведения каркаса.

Мансардная кровля состав

Вальмовая и полувальмовая конструкция. Тип крыши имеет четырехскатную поверхность. Жилое пространство мансарды имеет высокие потолки, но из-за высокой стоимости и трудоемкости возведения используется редко.

Современные мансардные крыши хоть и видоизменились благодаря модным стилевым направлениям, продиктованным временем, но по-прежнему остаются респектабельными и габаритными. Ими очень любят укрывать свои дома частные застройщики, даже несмотря на то, что цена такой крыши довольно высока по сравнению, например, с простой двускатной конструкцией.

Здесь в первую очередь играет роль дополнительное пространство под кровлей, которое можно использовать по своему усмотрению. Чаще всего в нём обустраивают жилые помещения, решая таким образом вечную жилищную проблему. Ведь как бы ни высока была стоимость возведения мансардной кровли, всё же обойдётся она дешевле, чем сооружение дополнительного этажа или капитальной пристройки.

Ну и, конечно же, важное значение имеет внешняя привлекательность мансардной крыши и её способность даже самое простое строение сделать необычайно красивым, а порой и просто фантастическим.

Современная мансардная крыша

Мансардная крыша, устроенная по современной технологии — с большим выносом мощных стропильных ног за пределы дома, — смотрится необычайно эффектно

Мансардные крыши бывают:

  1. Односкатными с закреплённой на разных по высоте несущих стенах здания наклонной поверхностью.
    Односкатная мансардная крыша

    В односкатной мансардной конструкции жилое помещение под кровлей формируется за счёт крепления ската на разных по высоте стенах дома

  2. Простыми двускатными конструкциями из двух симметричных или асимметричных скатов с одинаковым либо разными углами наклона. Двускатные варианты — самые лёгкие в обустройстве, оттого прекрасно подходят для самостоятельного монтажа. К тому же они не требуют серьёзного ухода, что особенно актуально в зимнее время — крутизна обоих скатов не даёт снегу залёживаться на кровле.
    Мансардная крыша на основе двухскатной

    Дому с двускатной мансардной крышей можно придать оригинальность за счёт выноса мансарды и хорошо подобранной цветовая гаммы в экстерьере

  3. на основе двускатной, односкатной, вальмовой, полувальмовой и других традиционных видов крыш с линией излома как внутрь, так и наружу. Такой формат наиболее востребован среди домовладельцев, поскольку позволяет получить подкровельное помещение гораздо большей площади, чем при других видах мансардных крыш.
    Ломаная мансардная крыша

    Устройство ломаной мансардной крыши на основе вальмовой конструкции позволяет получить жилое помещение практически такой же площади, как и на первом этаже

  4. Четырёхскатными системами с весьма удобной, но менее красивой, чем в ломаных крышах, мансардой.
    Мансардная четырёхскатная крыша

    Двухуровневая четырёхскатная мансардная крыша из тростника является эффектным элементом архитектуры современного дома в стиле кантри

  5. Консольными — образованными сочетанием поверхностей ломаной и двускатной формы с выступающими далеко за стены дома элементами кровли, за счёт чего получается просторное объёмное помещение под крышей.
    Консольная мансардная крыша

    Консольная конструкция крыши характеризуется большим размахом, придаёт дому добротность и монументальность, образуя просторное мансардное помещение

  6. Купольными, шатровыми или коническими, которые с уходом в прошлое «замков на рублёвке» встречаются в частном домостроении довольно редко, разве что в составе сложных кровель.
    Сложная мансардная крыша

    Купольные, конические и шатровые кровли обычно комбинируют со скатными конструкциями, обустраивая эркеры и пристройки к дому

  7. Гибридного типа — трудно поддающегося описанию и определению, но весьма оригинального.
    Гибридный тип мансардной крыши

    В гибридных мансардных крышах могут присутствовать самые разные конструкции, но все они выполняются в едином дизайне, отчего дом в целом, как правило, выглядит необычно и сказочно

Наверное, надо обозначить, что под любой кровельной конструкцией можно организовать мансардное помещение. И это в независимости от ее формы и размеров. Поэтому любые конструкции крыш можно использовать в качестве мансардных. Поэтому рассмотрим их по отдельности.

Предлагаем ознакомиться  Как использовать молдинги в интерьере

Односкатная крыша

Чисто конструктивно это скат, который упирается своими краями на стены дома, возведенные разной высоты. Именно разность высот и определяет угол наклона ската. Сама конструкция собой представляет два бруса мауэрлата, расположенные на разных стенах, на который упираются стропильные ноги. Если дом возведен из бревен или брусов, то верхний венец строения используется в качества мауэрлата.

Мансардный этаж может быть обустроен на любом типе крыши, включая комбинированные конструкции и двухскатные мансарды своими руками. Единственным исключением можно назвать плоскую крышу.

Односкатные крыши

крыша двухскатная с мансардой своими руками

Односкатная мансардная крыша дома выглядит довольно нестандартно. Отсутствие конька и соответствующих тонкостей его исполнения во многом упрощает монтажные работы. На противоположных стенах разной высоты укладывают мауэрлат, на который укладывают балки. За счет этой разницы образуется угол наклона ската.

Здания с односкатной мансардной крышей имеют нестандартный внешний вид из-за большого окна, которое чаще всего располагают в высокой стене.

Стропильная система

Конструкция каркаса такова, что стропила опираются только на несущие стены. Поэтому, если две капитальных стены расположены друг от друга более чем на 8 метров, такая система не применяется. Иначе возникнет разрушающая нагрузка на основание стен.

При допустимом расстоянии несущих стен, стараются разными методами снять лишнюю нагрузку с фундамента. В висячем каркасе применяют толстые перекрывающие балки. Это могут быть массивные бруски, или бревна, которые монтируются на ребро.

Стропильный блок мансардной крыши можно смонтировать несколькими способами:

  1. Наслонные стропила опираются на мауэрлат и не выходят за пределы стен. Нижняя часть несущего блока — прямоугольные треугольники вдоль всей длины стен дома. Сторонами треугольника служат наслонные стропила и вертикальные стойки. Последние к тому же образуют стены мансарды. Висячие стропила формируют верхнюю зону крыши и соединяют затяжками боковые части конструкции. Затяжки в то же время служат основой для потолка мансарды. Больших нагрузок при таком устройстве крыши на затяжки не приходится, они работают лишь на растяжение. Поэтому рекомендуется использовать для них брус обычного сечения.
    Стропильная система без карнизных свесов

    Если длины стропил хватает только до места опоры на мауэрлат, для формирования карнизных свесов их придётся удлинять кобылками

  2. Такая же конструкция, как и в первом варианте, только с выносом стропильных ног за стены дома. В этом случае стропила опираются на балки перекрытия, а не на мауэрлат. Поэтому они обязательно усиливаются подкосами, под которые при необходимости устанавливают дополнительные стойки, чтобы разгрузить перекрытия.
    Стропильная система без удлинения стропил

    Если стропила выходят за пределы стен дома, образуя карнизный свес, мансардное помещение получается намного больше

  3. Сходная по устройству с обоими предыдущими вариантами схема, имеющая одно значительное отличие. Верхние стропила монтируются по типу наслонных с опорой на стойки, которые, в свою очередь, соединяются с верхней балкой перекрытия методом врубки на ⅓ толщины перекрытия. Затяжки становятся опорным основанием, способным выдержать вес потолка мансарды, а также давление стоек. Вследствие этого их желательно изготовить из мощного бруса, а стропила — из доски, сечение которой подбирают для конкретной кровли после проведённых расчётов.
    Стропильная система с опорой на затяжки

    Верхние стропила монтируются с опорой на стойки по принципу наслонных, что придаёт конструкции жёсткость и устойчивость

Стропильная система может быть изготовлена из древесины хвойных пород,

клееного бруса

или металла. Деревянные стропила для устройства мансард чаще всего применяют в коттеджах и таунхаусах (таунхаус – ряд отдельных домов с общим фундаментом, стенами и крышей; обычно в нем 2-3 этажа, принадлежащих одному хозяину).

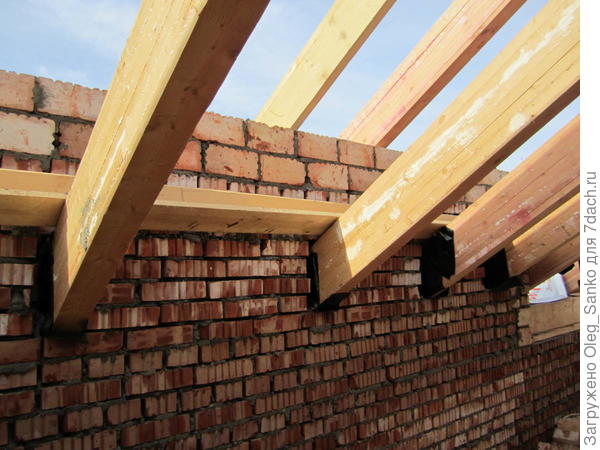

Фрагмент стропильной системы
Фрагмент стропильной системы

, важные для устройства стропильной системы, – это:

  1. прочность при изгибе, сжатии, скалывании,
  2. плотность,
  3. влажность.

По требованиям нормативных строительных документов остаточная влажность пиломатериалов

. Хотя древесину такого качества совсем не просто найти на стройдворах.

Деревянные стропила по сравнению с металлическими:

  • недороги;
  • просты в монтаже;
  • мало весят.

В то же время они:

  • должны иметь пределы огнестойкости, соответствующие степени огнестойкости здания;
  • требуют обработки антисептиками и антипиренами либо огнебиозащитными композициями.

обязательно должен иметь сертификат пожарной безопасности и санитарно-эпидемиологическое заключение. Удобно использовать составы, обеспечивающие контрольное тонирование древесины. Обработку желательно проводить

, чтобы поверхности элементов, контактирующие в узлах соединений, не остались необработанными.

Стропильная система в момент утепления кровли

Металлические стропила долговечнее, а их большая длина позволяет заметно расширить площадь мансарды. Металлические стропила, как правило, используют при реконструкции чердаков (переделке под жилые мансарды) в историческом центре города и при строительстве новых многоэтажек.

В последнее время появились стропильные системы из тонкостенного холодногнутого металлического профиля. Но эти прогрессивные конструкции пока не слишком распространены в дачном строительстве.

При самостоятельном строительстве частных домов с мансардной выбирают обычно ломанную крышу. Она позволяет получить помещение значительной площади, большее, чем под двускатной.

При равной ширине основания (дома) мансардное помещение под ломанной крышей получается больше, чем под обычной двускатной

При равной ширине основания (дома) мансардное помещение под ломанной крышей получается больше, чем под обычной двускатной. Стропильная система становится сложнее, но двускатная крыша с мансардой под ломаной крышей все равно боле популярна

Мансардная кровля состав

Конструкция ломаной мансардной крыши такова, что свесы можно опустить довольно низко, придав дому интересный вид. Но длинный свес крыши выполняют не только декоративную роль. Они еще закрывают верхнюю часть стены от осадков и отводят основную массу воды подальше от фундамента. Хотя при планировании нужно иметь в виде, что при сильных ветрах они увеличивают парусность.

Предлагаем ознакомиться  Кокосовый субстрат состав

Угол наклона

Зависит от кровельного материала, но больше всего — от региона и погодных условий. Классический вариант приведен на рисунке: нижние скаты по отношению к плоскости пола мансарды наклонены на 60°, верхние — на 30°. Исходя из этих данных и параметров вашего здания можно рассчитать все длины. Только стоит учесть, что согласно СНиП высота потолка в мансарде не может быть меньше 2 м.

Углы наклона в классической варианте

Углы наклона в классической варианте

При классическом варианте нагрузка от осадков на боковые поверхности может не учитываться. Осадки смогут удержаться только на верхней части, угол наклона которой меньше 45°.

Вообще же наклон боковых поверхностей обычно колеблется между 45° и до 80°. Чем круче скат, тем большей парусность он обладает, это необходимо учитывать: в регионах с сильными ветрами лучше делать более пологие крыши. Тогда ветровые нагрузки будут восприниматься намного лучше.

Конструкция ломаной мансардной крыши - один из вариантов стропильной системы (самый распространенный)

Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)

Для изготовления каркаса ломаной крыши своими руками чаще всего используют пиломатериалы из сосны, сорт — не ниже 2. Выбор сечения бруса и досок зависит от размеров крыши, выбранного кровельного покрытия (его веса), ветровой и снеговой нагрузки в регионе, шага установки стропил. Все эти параметры учитываются при расчете. Методика прописана в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

Один из вариантов стропильной системы

Один из вариантов построения каркаса  с висячими стропилами

Выше на рисунке приведет чертеж каркаса с висячими стропилами. Он может быть реализован только в том случае, если основание верхнего треугольника будет не более 4,5 метров (в данном случае это ширина мансардного помещения). Если больше, придется делать наслонные стропила, которые должны опираться на несущую стену посредине (мансарда получится разделенной на две части рядом балок).

Еще один вариант верхней части изображен на фото ниже (картинка кликабельна). В этом случае боковые стропила усилены подкосами. Они значительно увеличивают жесткость системы.

Есть второй способ добиться похожего эффекта — установить схватки — на рисунке они только намечены еле видными линиями. Длину боковой стропильной ноги делят на три, в этих местах устанавливают схватки. Они понадобятся, если кровельное покрытие будет иметь солидный вес.

Вариант устройства стропильной системы ломанной крыши

Вариант устройства стропильной системы ломанной крыши — с подкосами, увеличивающими жесткость системы

Для небольшого по разверам здания каркас крыши может быть вообще простой: вверху две висячие стропильные ноги, затяжка, балки перекрытия, стойки и боковые стропила (на фото внизу).

Устройство ломанной мансардной крыши для небольшого дома

Устройство стропильной системы ломанной мансардной крыши для небольшого дома

Устройство мансардных окон в крыше

Мансардная ломанная крыша небольшого дома (ширина не более 6-7 метров) строилась уже столько раз, что на основании опыта можно сказать, какие материалы стоит использовать. Многие параметры зависимы от других материалов. Например, шаг установки стропил завязан с параметрами утеплителя. Чтобы при утеплении было как можно меньше отходов, монтаж был проще, необходимо чтобы расстояние от одной стойки до другой было чуть меньше ширины утеплителя (на 20-30 мм).

Ширина доски для стропильной ноги снова-таки определяется исходя из утепления. Для средней зоны России необходимая толщина базальтовой ваты составляет 200-250 мм. Это еще не все. Чтобы теплоизоляция могла высыхать, необходим вентиляционный зазор в 20-30 мм (без него конденсат постепенно сгноит древесину и приведет в негодность минеральную вату).

Если пиломатериал с такими характеристиками получается слишком дорогим, можно будет утепление сделать в двух направлениях: часть вдоль стропил, часть, набив обрешетку, поперек. Закладывать минимально можно 100 мм базальтовой ваты, следовательно можно взять стандартную доску 50*150 мм и оставить на вентзазор 50 мм, или заказать нестандартную 130*50 мм. Это смотрите, что выгоднее по деньгам.

Для стоек и балок лучше брать брус не менее 80*80 мм, лучше — 100*100 мм. Особенно в зонах со сложными погодными условиями — при обильных снегопадах или сильных ветрах.

Более точный расчет заказывайте у специалистов. Это длительный процесс, состоящий из сбора нагрузок от кровельного материала, самих элементов конструкции, ветровых и снеговых нагрузок. После чего по определенной формуле идет подбор элементов. Более подробную информацию, о том как проводится расчет, смотрите в следующем видео.

Проект для мансардной крыши

Односкатные

Довольно интересное решение, которое можно реализовать с минимальными затратами на утепление крыши под мансарду.

Роль основных ограждающих конструкций в этом случае все равно играют стены.

Смотрится такая мансарда оригинально, но есть и минус — чтобы получить помещение нормальной высоты потребуется существенно увеличить переднюю стену, без этого не удастся сформировать оптимальный уклон ската.

Двухскатные

Этот вариант можно считать наиболее простым. Ведь даже обычную кровлю с большим уклоном скатов можно переоборудовать.

Достаточно врезать простые или кровельные окна, выполнить утепление крыши мансарды и все. Единственное условие — ширина дома должна быть не менее 6 метров, иначе результат не будет удобным.

Ломаные

Этот вариант наиболее распространен. Представляет собой двухскатную крышу, у которой нижняя часть скатов имеет отличающийся от верхней уклон.

По форме стропильная ферма напоминает пятиугольник.

Такая кровля крыши под мансарду позволяет наиболее рационально использовать простор чердачного помещения.

Основной плюс — минимум «мертвых зон».

Вальмовые

Представляют собой четырехскатные крыши, у которых нет фронтонов. Тоже неплохой вариант, но освещение придется организовывать только за счет мансардных окон, а качественная теплоизоляция потребует увеличенного расхода материалов.

Существует и компромиссный вариант — полувальма, у которой часть торцевых скатов заменена небольшими фронтонами, в которые врезаны простые окна.

Такой вариант считается более практичным.

Шатровые крыши

Разновидность вальмовых, но у них все скаты имеют форму равнобедренного треугольника.

Не считается лучшим решением.

Утепление мансарды такого типа потребует еще большего количества материалов, а процент использованной площади получится невысоким.

Подходит для зданий с квадратным периметром.

Для проектирования мансардного помещения рекомендуется делать схему в нескольких проекциях. Тогда каждая деталь стропильной конструкции будет видна с разных сторон. Главным в расчетах является высота конька, она влияет на площадь мансарды. Так же следует произвести расчеты для потолка, и всего пространства мансарды.

Процесс сборки

Рассмотрим, как правильно построить мансардную крышу. Работа начинается с монтажа мауэрлата, его укладывают на рубероид. Крепление осуществляется на металлические шпильки. Если монтаж мауэрлата делается на деревянных стенах, то для крепления используются деревянные нагели.

Дома П-61

Существуют ли поэтапные инструкции? Как сделать мансардную крышу новичку? Для этого опишем монтаж стропильной системы:

  • Первыми устанавливают балки перекрытия.
  • Чтобы по центру установить опорные стойки и конек, нужно наметить балку перекрытия посередине.
  • Расстояние между меткой балки перекрытия и каждой стойкой должно иметь одинаковое расстояние.
  • Стойки и балки перекрытия должны быть одного сечения. Их крепление делается на уголках, и деревянных накладках.
  • Каждую пару стоек соединяют затяжкой. Каждая деревянная затяжка скрепляется со стойками металлическими уголками.
  • В результате получается конструкция П-образной формы. К ее бокам монтируются стропила.
  • С помощью пилы делаются пазы в стропилах.
  • Рекомендуется монтировать подкосы, которые придадут жесткости каркасу.
  • Крепление бабки приходится на середину затяжки.
  • Далее идет монтаж коньковых стропил.
  • При помощи монтажа бабка соединяет конек и середину затяжки.
  • Аналогичным образом устанавливается каждый стропильный каркас.
  • Первый этап сборки системы проходит с помощью боковых элементов, далее идут промежуточные элементы.

Конечной стадией сборки считается гидроизоляция мансарды, и установка кровельных материалов. Нельзя легкомысленно подходить к этому процессу, при недостаточном опыте рекомендуется нанять профессионалов.

Стропильная система

Итак, мы рассказали Вам обо всех крышах, которые сооружают над мансардными помещениями. Есть в них очень простые конструктивные решения, есть достаточно сложные. Каждая из моделей несет в себе определенные преимущества, но есть в них и свои недостатки. Какую выбрать, Вам может посоветовать профессиональный архитектор.

Прочитать позже

Отправим материал на почту

Оцените статью
Садоводство
Adblock detector
